طراحی درست قطعات فلزی، قبل از شروع تولید اهمیت زیادی دارد. بسیاری از هزینههای اضافی در ساخت قطعات فلزی، نه بهخاطر دستگاه برش لیزر یا کیفیت ورق، بلکه بهدلیل ایرادهای ساده در طراحی فایل، انتخاب ضخامت، جانمایی سوراخها، نحوه خمکاری، جوشکاری و مونتاژ ایجاد میشود.
در خدمات برش لیزر فلزات، هرچه فایل طراحی دقیقتر و اصولیتر آماده شده باشد، قطعه با کیفیت بهتر، پرت کمتر، زمان تولید کوتاهتر و هزینه نهایی منطقیتری تولید میشود. در مقابل، یک فایل ناقص یا غیراستاندارد میتواند باعث دوبارهکاری، افزایش قیمت، خطا در مونتاژ، تاببرداشتن قطعه و حتی غیرقابل تولید شدن طرح شود.
در این مقاله از دایان صنعت، ۱۰ اشتباه رایج در طراحی قطعات فلزی برای برش لیزر را بررسی میکنیم؛ اشتباهاتی که اگر قبل از سفارش برش لیزر به آنها توجه شود، میتواند هزینه تولید را تا حد زیادی کاهش دهد.
چرا طراحی درست فایل برای برش لیزر مهم است؟
برش لیزر یکی از دقیقترین روشها برای تولید قطعات فلزی است. با این روش میتوان انواع ورق آهن، استیل، آلومینیوم و سایر فلزات را با دقت بالا برش داد. اما دقت دستگاه زمانی نتیجه مطلوب میدهد که فایل طراحی نیز استاندارد باشد.
در بسیاری از سفارشها، مشتری تصور میکند همین که فایل اتوکد، DXF یا DWG آماده باشد، قطعه بدون مشکل تولید میشود؛ در حالیکه طراحی فایل برش لیزر باید با در نظر گرفتن جنس ورق، ضخامت، شعاع خم، محل سوراخها، روش مونتاژ، نوع جوشکاری و حتی رنگ نهایی انجام شود.
به همین دلیل، در دایان صنعت قبل از اجرای برش لیزر فلزات، فایلها از نظر امکان تولید، خطاهای احتمالی و نیاز به اصلاح بررسی میشوند تا قطعه نهایی با کمترین دوبارهکاری تولید شود.

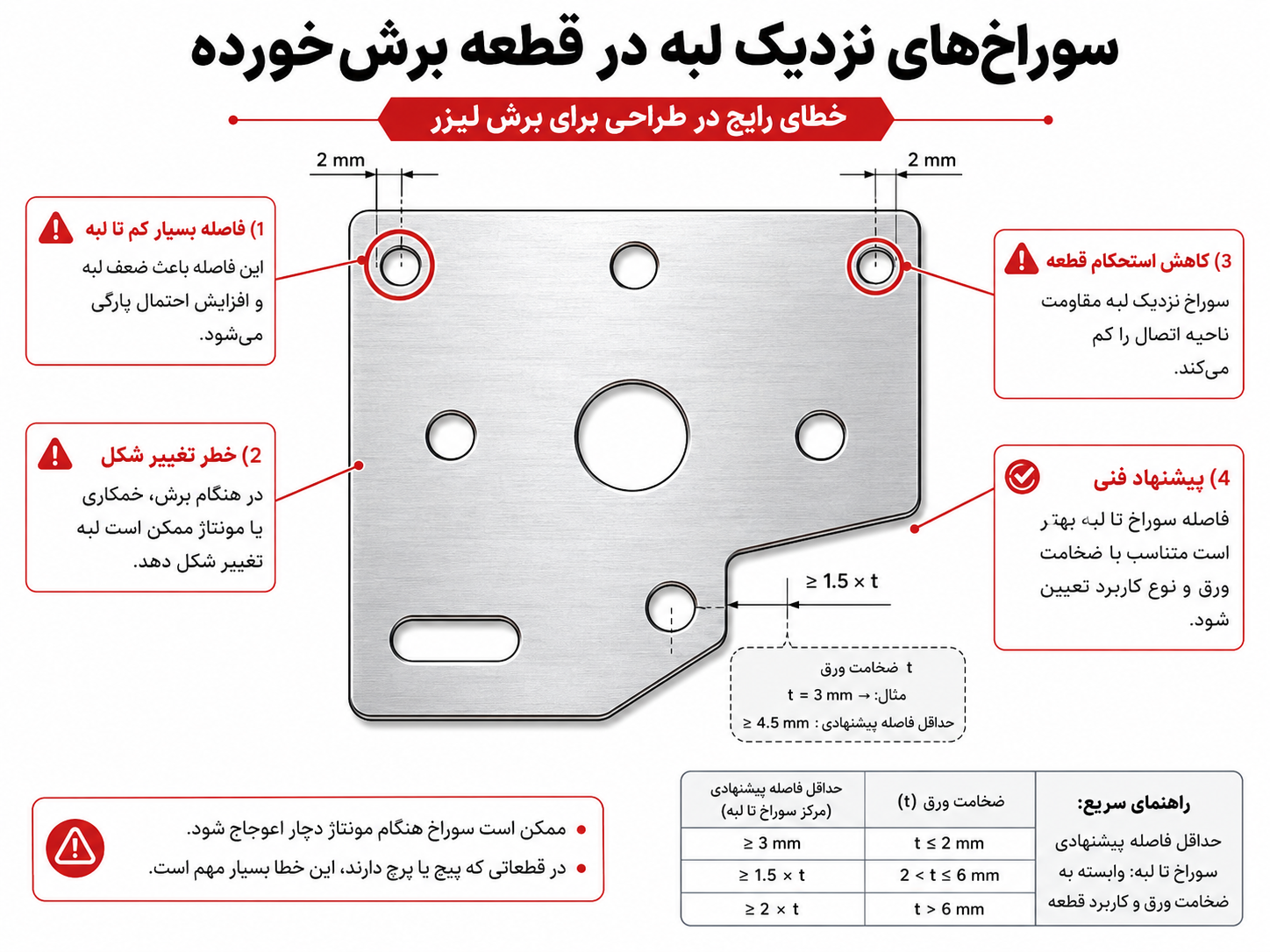

۱. فاصله کم سوراخ تا لبه قطعه
یکی از رایجترین اشتباهات در طراحی قطعات فلزی برای برش لیزر، قرار دادن سوراخها در فاصله بسیار کم از لبه قطعه است. این موضوع مخصوصاً در قطعاتی که بعداً خمکاری یا مونتاژ میشوند، مشکلساز میشود.
وقتی سوراخ بیش از حد به لبه نزدیک باشد، ممکن است هنگام برش لیزر، خمکاری یا بستن پیچ، لبه قطعه ضعیف شود. در بعضی موارد نیز سوراخ تغییر شکل میدهد یا قطعه در محل اتصال مقاومت کافی ندارد.
نتیجه این اشتباه چیست؟
کاهش استحکام قطعه
تغییر شکل سوراخ بعد از خمکاری
پارگی یا ترک در لبه قطعه
افزایش احتمال دوبارهکاری
نامناسب شدن قطعه برای مونتاژ
راهحل پیشنهادی
قبل از طراحی نهایی، فاصله سوراخها از لبه قطعه را با توجه به ضخامت ورق، نوع کاربرد و روش مونتاژ تعیین کنید. اگر قطعه قرار است بعد از برش لیزر خمکاری شود، فاصله سوراخ از خط خم و لبه باید با دقت بیشتری بررسی شود.
۲. طراحی خم بدون در نظر گرفتن شعاع خم
بسیاری از قطعات فلزی بعد از برش لیزر وارد مرحله خمکاری میشوند. در این حالت، اگر شعاع خم در طراحی لحاظ نشده باشد، ابعاد نهایی قطعه با چیزی که در نقشه دیده میشود متفاوت خواهد شد.
خمکاری ورق فلزی فقط تا کردن ساده ورق نیست. هر ورق با توجه به جنس، ضخامت و زاویه خم، رفتار متفاوتی دارد. اگر طراح این موارد را در فایل در نظر نگیرد، قطعه بعد از خمکاری ممکن است کوتاهتر، بلندتر یا ناهماهنگ با سایر قطعات مونتاژی شود.
نتیجه این اشتباه چیست؟
خطا در ابعاد نهایی قطعه
مونتاژ نشدن قطعات با یکدیگر
نیاز به اصلاح فایل و تولید مجدد
افزایش هزینه ساخت قطعه فلزی
اتلاف زمان در تولید
راهحل پیشنهادی
در طراحی قطعاتی که بعد از برش لیزر خمکاری میشوند، باید شعاع خم، ضخامت ورق، جهت خم و میزان بازشدگی ورق در نظر گرفته شود. بهتر است قبل از تولید، فایل توسط تیم فنی بررسی شود تا خطای خمکاری به حداقل برسد.
۳. قرار دادن سوراخ روی خط خم
یکی دیگر از خطاهای مهم در طراحی فایل برش لیزر، قرار دادن سوراخ یا شیار دقیقاً روی خط خم است. این اشتباه میتواند باعث تغییر شکل سوراخ، کشیدگی لبهها یا ترکخوردگی قطعه شود.
وقتی ورق خم میشود، ناحیه اطراف خط خم تحت کشش و فشار قرار میگیرد. اگر در این ناحیه سوراخ، شیار یا برش ظریف وجود داشته باشد، احتمال تغییر شکل یا پارگی بیشتر میشود.
نتیجه این اشتباه چیست؟
بیضی شدن سوراخها
ترک خوردن ورق در محل خم
کاهش کیفیت ظاهری قطعه
دشواری در بستن پیچ و مهره
افزایش ضایعات تولید
راهحل پیشنهادی
در طراحی قطعات فلزی، سوراخها و شیارها باید با فاصله مناسب از خط خم قرار بگیرند. اگر بهدلیل محدودیت طراحی مجبور به قرار دادن سوراخ نزدیک خط خم هستید، بهتر است قبل از تولید انبوه، نمونهسازی انجام شود.
۴. استفاده از جزئیات بیش از حد ریز در فایل برش لیزر
برش لیزر دقت بالایی دارد، اما این به معنی نامحدود بودن جزئیات قابل اجرا نیست. گاهی در طراحی فایل، شیارها، نوشتهها، گوشهها یا سوراخهایی بسیار ریز در نظر گرفته میشود که اجرای آنها یا دشوار است یا باعث افزایش زمان و هزینه تولید میشود.
هرچه تعداد جزئیات ریز در فایل بیشتر باشد، مسیر حرکت دستگاه برش لیزر طولانیتر میشود و زمان برش افزایش پیدا میکند. در نتیجه هزینه نهایی نیز بیشتر خواهد شد.
نتیجه این اشتباه چیست؟
افزایش زمان برش لیزر
بالا رفتن هزینه تولید
احتمال سوختگی یا تغییر کیفیت لبهها
سخت شدن تمیزکاری قطعه
کاهش خوانایی نوشتهها یا جزئیات ریز
راهحل پیشنهادی
جزئیات طراحی را بر اساس نیاز واقعی قطعه تعریف کنید. اگر یک سوراخ، شیار یا نوشته کاربرد فنی ندارد، بهتر است حذف یا سادهسازی شود. در طراحی فایل برش لیزر، همیشه باید بین زیبایی، کاربرد و هزینه تولید تعادل برقرار باشد.
۵. انتخاب ضخامت اشتباه برای ورق فلزی
انتخاب ضخامت ورق یکی از مهمترین تصمیمها در طراحی قطعات فلزی است. ضخامت کمتر ممکن است باعث ضعف قطعه شود و ضخامت بیشتر میتواند هزینه برش لیزر، خمکاری، جوشکاری و وزن نهایی را افزایش دهد.
بعضی مشتریان برای اطمینان بیشتر، ضخامت بالاتر انتخاب میکنند؛ اما همیشه ورق ضخیمتر به معنی قطعه بهتر نیست. گاهی با طراحی اصولیتر، استفاده از خم، تقویتکننده یا نوع مونتاژ مناسب میتوان از ورق سبکتر و اقتصادیتر استفاده کرد.
نتیجه این اشتباه چیست؟
افزایش بیدلیل هزینه متریال
افزایش قیمت برش لیزر
سختتر شدن خمکاری
سنگین شدن قطعه نهایی
افزایش هزینه حمل و مونتاژ
راهحل پیشنهادی
ضخامت ورق باید بر اساس کاربرد قطعه، فشار وارد بر آن، نوع مونتاژ، محل نصب و نیاز ظاهری انتخاب شود. در دایان صنعت، در صورت نیاز میتوان قبل از تولید، درباره انتخاب ضخامت مناسب برای قطعه مشاوره گرفت.
۶. طراحی بدون در نظر گرفتن جوشکاری
بعضی قطعات پس از برش لیزر نیاز به جوشکاری دارند. اگر در مرحله طراحی، محل جوش، دسترسی جوشکار، نوع اتصال و تغییر شکل حرارتی در نظر گرفته نشود، قطعه نهایی ممکن است با مشکل مواجه شود.
برای مثال، اگر دو قطعه بهگونهای طراحی شوند که دسترسی به محل جوش سخت باشد، اجرای جوش تمیز و مقاوم دشوارتر میشود. همچنین در قطعات ظریف، انتخاب روش جوشکاری اهمیت زیادی دارد. در برخی موارد جوش لیزر گزینه مناسبی است و در برخی موارد جوش CO2، جوش TIG یا جوش برق کاربرد بهتری دارد.
نتیجه این اشتباه چیست؟
دشواری اجرای جوشکاری
افزایش زمان تولید
تغییر شکل قطعه بعد از جوش
کاهش کیفیت ظاهری اتصال
افزایش هزینه نهایی
راهحل پیشنهادی
اگر قطعه بعد از برش لیزر باید جوشکاری شود، محل اتصالها، نوع جوش، دسترسی ابزار و ترتیب مونتاژ باید از ابتدا در طراحی دیده شود. این موضوع مخصوصاً در ساخت باکس فلزی، رک صنعتی، شاسی، کاور دستگاه و قطعات مونتاژی اهمیت زیادی دارد.
۷. نادیده گرفتن رنگ پودری در ابعاد نهایی قطعه
در بسیاری از پروژههای فلزی، قطعه بعد از برش لیزر، خمکاری و جوشکاری وارد مرحله رنگ پودری الکترواستاتیک میشود. رنگ پودری علاوه بر ظاهر بهتر، مقاومت قطعه را در برابر خوردگی و خطوخش افزایش میدهد؛ اما اگر ضخامت رنگ در طراحی لحاظ نشود، ممکن است در مونتاژ نهایی مشکل ایجاد شود.
این موضوع در قطعاتی که داخل هم قرار میگیرند، قطعات کشویی، دربها، باکسهای فلزی، رکها و محلهای پیچ و مهره اهمیت بیشتری دارد.
نتیجه این اشتباه چیست؟
سخت جا رفتن قطعات در مونتاژ
گیر کردن درب یا قطعات متحرک
آسیب دیدن رنگ هنگام بستن قطعه
نیاز به سنگزنی یا اصلاح بعد از رنگ
کاهش کیفیت ظاهری محصول نهایی
راهحل پیشنهادی
در طراحی قطعاتی که رنگ پودری میشوند، باید تلرانس مناسب برای ضخامت پوشش رنگ در نظر گرفته شود. همچنین بهتر است محلهایی که نباید رنگ بگیرند، از قبل مشخص شوند.

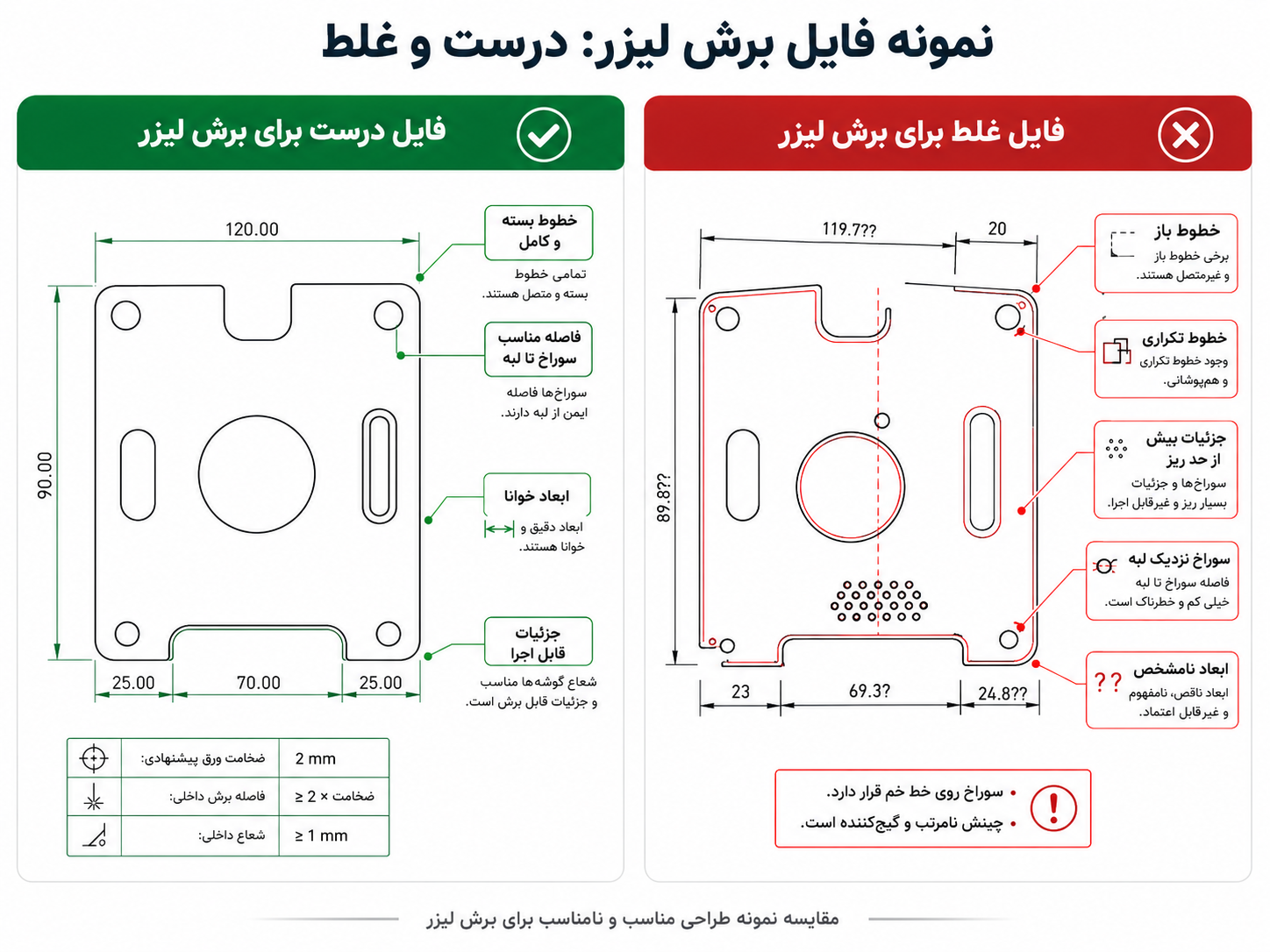

۸. استفاده از فایل ناقص یا غیراستاندارد
یکی از دلایل اصلی تأخیر در سفارشهای برش لیزر، ارسال فایل ناقص یا غیراستاندارد است. فایلهایی که خطوط باز، خطوط تکراری، مقیاس اشتباه، اندازهگذاری ناقص یا فرمت نامناسب دارند، قبل از تولید باید اصلاح شوند.
این اصلاحات ممکن است زمانبر باشد و در بعضی موارد باعث تغییر قیمت یا تأخیر در تحویل سفارش شود.
رایجترین مشکلات فایلهای ارسالی
باز بودن خطوط در فایل برش
وجود خطوط تکراری روی هم
مشخص نبودن واحد اندازهگیری
نداشتن ضخامت و جنس ورق
ارسال عکس بهجای فایل قابل تولید
تفاوت بین نقشه دوبعدی و مدل سهبعدی
نبود توضیح درباره خمکاری، جوشکاری یا رنگ
راهحل پیشنهادی
برای سفارش برش لیزر، بهتر است فایل در فرمتهای قابل بررسی مانند DXF، DWG، STEP یا نقشه دقیق ارسال شود. اگر فایل شما آماده نیست، تیم طراحی و فنی دایان صنعت میتواند در اصلاح فایل، آمادهسازی نقشه تولید و بررسی امکان ساخت قطعه کمک کند.
۹. مشخص نبودن تلرانسها
تلرانس یعنی میزان خطای مجاز در ابعاد قطعه. اگر تلرانسها در طراحی مشخص نباشند، ممکن است قطعه از نظر تولیدی درست باشد، اما در مونتاژ یا عملکرد نهایی مشکل ایجاد کند.
در بسیاری از قطعات فلزی، همه ابعاد نیاز به دقت بسیار بالا ندارند. اما بعضی قسمتها مثل محل پیچ، محل قرارگیری قطعه داخل قطعه دیگر، نقاط اتصال و قطعات مونتاژی باید دقیقتر طراحی شوند.
نتیجه این اشتباه چیست؟
مونتاژ نشدن قطعات
لقی بیش از حد یا گیر کردن قطعه
نیاز به سوراخکاری یا اصلاح دستی
افزایش دوبارهکاری
کاهش کیفیت محصول نهایی
راهحل پیشنهادی
در طراحی فایل برش لیزر و قطعات فلزی، ابعاد حساس را مشخص کنید. اگر همه ابعاد با دقت بالا طراحی شوند، هزینه تولید ممکن است افزایش پیدا کند. اما اگر ابعاد مهم مشخص نباشند، کیفیت مونتاژ پایین میآید. بهترین حالت این است که نقاط حساس قطعه از ابتدا در نقشه مشخص شوند.
۱۰. طراحی قطعه بدون توجه به روش مونتاژ
گاهی یک قطعه از نظر برش لیزر کاملاً قابل تولید است، اما وقتی به مرحله مونتاژ میرسد، مشخص میشود که دسترسی به پیچها سخت است، قطعات روی هم نمینشینند یا ترتیب نصب درست در نظر گرفته نشده است.
طراحی قطعه فقط طراحی شکل ظاهری نیست. یک قطعه صنعتی باید قابل تولید، قابل مونتاژ، قابل تعمیر و از نظر هزینه منطقی باشد.
نتیجه این اشتباه چیست؟
دشواری در مونتاژ نهایی
افزایش زمان تولید
نیاز به نیروی انسانی بیشتر
افزایش هزینه مونتاژ
کاهش کیفیت محصول نهایی
راهحل پیشنهادی
قبل از نهایی کردن فایل، مسیر مونتاژ را بررسی کنید. مشخص کنید قطعه چگونه بسته میشود، پیچها از کدام سمت وارد میشوند، آیا بعد از رنگ پودری امکان مونتاژ وجود دارد یا نه، و آیا در صورت نیاز، قطعه قابل باز و بسته شدن هست یا خیر.
چکلیست قبل از ارسال فایل برای برش لیزر
قبل از ارسال فایل برای برش لیزر فلزات، این موارد را بررسی کنید:
جنس ورق مشخص شده باشد.
ضخامت ورق مشخص باشد.
فایل در مقیاس درست طراحی شده باشد.
خطوط برش باز یا تکراری نباشند.
محل خمکاری مشخص شده باشد.
سوراخها فاصله کافی از لبه و خط خم داشته باشند.
محلهای جوشکاری مشخص باشند.
نیاز به قلاویز، خزینه یا سوراخکاری مشخص شده باشد.
رنگ نهایی قطعه در طراحی لحاظ شده باشد.
روش مونتاژ قطعه بررسی شده باشد.
رعایت همین چکلیست ساده میتواند باعث کاهش هزینه، افزایش سرعت تولید و بهبود کیفیت قطعه نهایی شود.
دایان صنعت چگونه به کاهش خطاهای طراحی و تولید کمک میکند؟
در دایان صنعت، خدمات تولید قطعات فلزی فقط به برش لیزر محدود نمیشود. بسیاری از قطعات صنعتی نیاز دارند که بعد از برش، وارد مراحل تکمیلی شوند؛ مراحلی مثل خمکاری، جوشکاری، قلاویززنی، خزینهکاری، رنگ پودری الکترواستاتیک، فرزکاری، تراشکاری یا مونتاژ.
به همین دلیل، بررسی فایل قبل از تولید اهمیت زیادی دارد. وقتی فایل طراحی از ابتدا با نگاه تولیدی بررسی شود، بسیاری از خطاها قبل از ورود به مرحله ساخت شناسایی میشوند. این کار باعث میشود قطعه نهایی با هزینه منطقیتر، کیفیت بهتر و زمان تحویل قابل پیشبینیتری تولید شود.
دایان صنعت امکان ارائه خدمات زیر را دارد:
قلاویززنی و خزینهکاری
فرزکاری و تراشکاری
طراحی، مدلسازی، نمونهسازی و ساخت قطعات صنعتی
اگر برای ساخت قطعه فلزی، باکس صنعتی، شاسی، رک، کاور دستگاه یا قطعات سفارشی نیاز به بررسی فایل دارید، میتوانید نقشه یا فایل طراحی خود را برای دایان صنعت ارسال کنید تا از نظر امکان برش لیزر، خمکاری، جوشکاری و تولید نهایی بررسی شود.
جمعبندی
بسیاری از هزینههای اضافی در تولید قطعات فلزی، قبل از شروع تولید و در مرحله طراحی ایجاد میشوند. فاصله کم سوراخها، در نظر نگرفتن شعاع خم، انتخاب ضخامت اشتباه، فایل ناقص، مشخص نبودن تلرانسها و بیتوجهی به روش مونتاژ، همگی میتوانند باعث افزایش قیمت برش لیزر، دوبارهکاری و افت کیفیت قطعه نهایی شوند.
اگر فایل برش لیزر از ابتدا اصولی طراحی شود، مسیر تولید سادهتر، سریعتر و اقتصادیتر خواهد بود. دایان صنعت با ارائه مجموعهای از خدمات تولیدی، از برش لیزر فلزات تا خمکاری، جوشکاری، رنگ پودری و نمونهسازی، میتواند در طراحی و ساخت قطعات فلزی سفارشی همراه شما باشد.
برای دریافت مشاوره یا استعلام قیمت، کافی است فایل طراحی، نقشه یا نمونه قطعه خود را ارسال کنید تا امکان تولید و روش مناسب ساخت آن بررسی شود.
سوالات متداول درباره طراحی فایل برش لیزر
بهترین فرمت فایل برای برش لیزر چیست؟
فرمتهای DXF و DWG از رایجترین فرمتها برای برش لیزر هستند. در برخی پروژهها، فایل STEP یا نقشه PDF نیز برای بررسی اولیه قابل استفاده است، اما برای تولید دقیق معمولاً فایل دوبعدی استاندارد مورد نیاز است.
آیا با عکس قطعه هم میتوان برش لیزر انجام داد؟
عکس برای بررسی اولیه مفید است، اما برای اجرای دقیق برش لیزر کافی نیست. برای تولید قطعه، باید نقشه یا فایل قابل اندازهگیری آماده شود.
چرا قیمت برش لیزر فقط بر اساس ابعاد قطعه مشخص نمیشود؟
چون قیمت به عوامل مختلفی مثل جنس ورق، ضخامت، طول مسیر برش، تعداد سوراخها، پیچیدگی فایل، تیراژ، نیاز به خمکاری، جوشکاری، قلاویز، خزینه و رنگ پودری بستگی دارد.
آیا طراحی اشتباه میتواند باعث افزایش هزینه تولید شود؟
بله. طراحی اشتباه میتواند باعث افزایش زمان برش، پرت ورق، دوبارهکاری، اصلاح فایل، خطا در خمکاری و مشکل در مونتاژ شود.
آیا دایان صنعت امکان اصلاح فایل برش لیزر را دارد؟
بله. در صورت نیاز، فایل طراحی میتواند قبل از تولید از نظر امکان برش، خمکاری، جوشکاری و مونتاژ بررسی و اصلاح شود.
